سیستم ترمز واگن راه آهن ISO9001 ترمز خروج خودکار از ریل

ترمز خروج خودکار واگن راه آهن

دستگاه ترمز خروج از ریل عمدتاً از دریچه ترمز خودکار برای خروج از ریل واگن باری راه آهن، شیر توپ، سه راهی و خط لوله تشکیل شده است.دستگاه ترمز اتوماتیک خروج واگن ریلی از ریل به این صورت است که دو شاخه به لوله هوای اصلی سیستم ترمز بادی اصلی واگن راه آهن اضافه می کند.هنگامی که واگن راه آهن دچار حادثه از ریل می شود، میل سوپاپ ترمز قطع می شود و لوله اصلی ترمز به جو متصل می شود و باعث ترمز اضطراری قطار می شود.

به منظور کاهش موثر تلفات ناشی از خروج از ریل، یک دستگاه ترمز خروج از ریل توسعه یافت.این دستگاه از یک حالت عمل مکانیکی استفاده می‌کند تا لوله ترمز را قادر می‌سازد در زمانی که وسیله نقلیه از ریل خارج می‌شود با اتمسفر ارتباط برقرار کند و در نتیجه قطار ترمز اضطراری ایجاد کند.از گسترش حوادث خروج از ریل جلوگیری کنید.

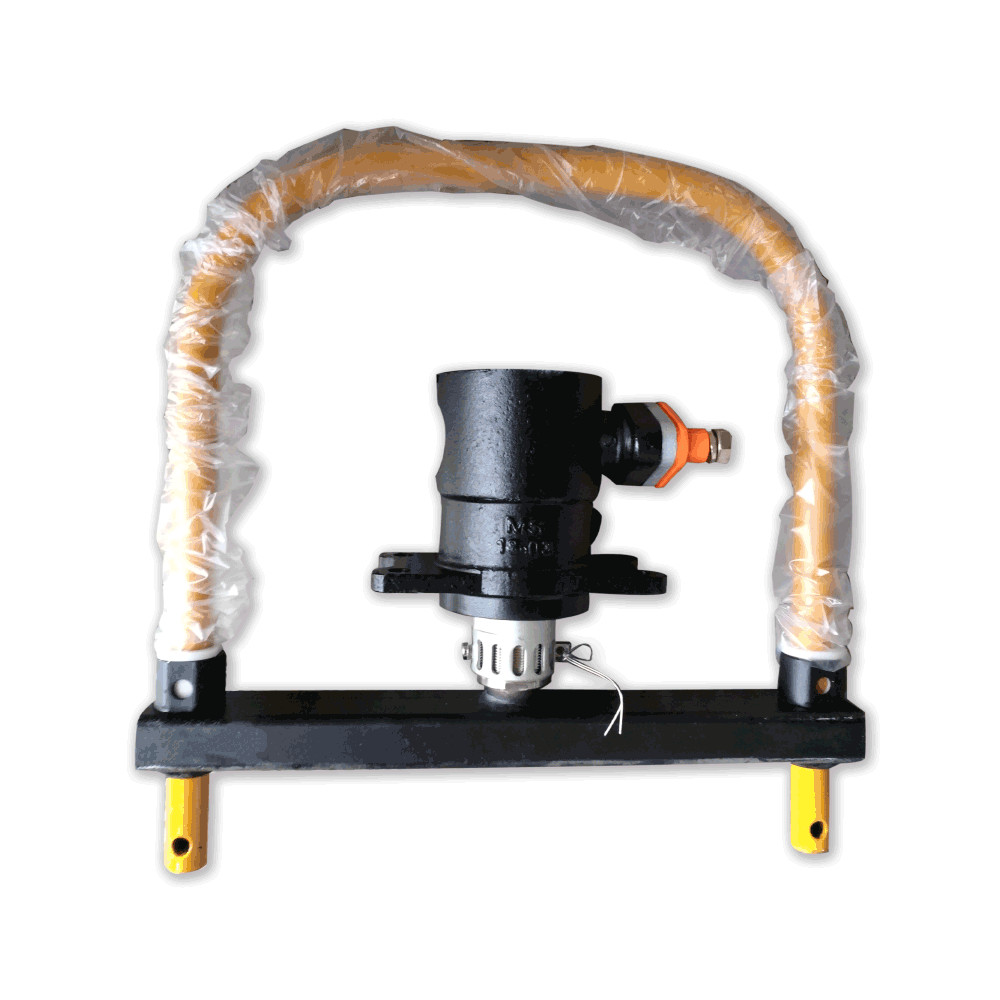

دستگاه ترمز خودکار خروج از ریل از شیر ترمز خروج از ریل و حلقه کشش تشکیل شده است.شیر ترمز خروج از ریل شامل میله سوپاپ ترمز، میله محرک، قطعه فنر، بدنه سوپاپ و مهره قفل است.

حلقه کشش از تیر بالایی (شامل تیر بالایی، سیلندر حد، غلاف و میله تنظیم)، آستین فاصله و حلقه کشش تشکیل شده است.انتهای میله سوپاپ ترمز به سوراخ میله محرک نفوذ می کند و بین انتهای میله سوپاپ ترمز و قسمت های بالایی و پایینی سوراخ به ترتیب 2 میلی متر ± 0.5 میلی متر فاصله وجود دارد.

میله محرک بر روی بدنه سوپاپ توسط دو قطعه فنری که به طور متقارن در بالا قرار گرفته اند پشتیبانی می شود و توسط مهره قفل از قبل سفت می شود.میله عمل، مهره قفل، غلاف و میله تنظیم توسط پین به هم متصل می شوند.

میله تنظیم و پرتو بالایی جوش داده شده است.ترکیب تیر بالایی، آستین فاصله‌گیر و حلقه کشش پین به هم متصل هستند.

آمزیت

· افزایش ایمنی برای واگن های کالا، کوچ، افراد و محیط زیست

· کاهش آسیب های ناشی از خروج از ریل

· صدور ترمز فوری در صورت خارج شدن محور

· هزینه های جاری کم

· قابلیت اطمینان بالا

· مقاومت در برابر خوردگی خوب

کاربرد

· واگن های راه آهن

· مربی راه آهن

· سهام نورد

· و غیره
