کوپلینگ شیلنگ لوله ترمز آهنی چکش خوار EN15807 گالوانیزه

تولید کنیدتیبررسی اجمالی

اتصال شلنگ ترمز هوای راه آهن برای اتصال خط ترمز و خط تغذیه کل قطار / خط MR MR استفاده می شود.کانکتور شیلنگ اتصال تغذیه / MR برعکس طراحی شیلنگ اتصال ترمز است.برای نصب اتصالات شلنگ ترمز هوا، اتصالات رزوه‌دار در یک انتهای شیلنگ به خروس‌های گوشه‌ای در هر انتهای کالسکه پیچ می‌شوند.

بسر کوپلینگ چنگکی

اجزایی که وقتی به صورت مکانیکی با هم جفت می شوند اجازه می دهند هوای تحت فشار بین آنها جریان یابد.

ناپل

قطعه ای در یک انتهای نیمه کوپلینگ پنوماتیکی که آن را به خروس انتهایی یا لوله واقع در خودرو متصل می کند.

اچیا کلیپ

قطعه ای که به طور مکانیکی شلنگ را به سر کوپلینگ یا نوک پستان ثابت می کند تا نیمه کوپلینگ پنوماتیکی را مونتاژ کند.

اسواشر ealing

قطعه ای که در سر کوپلینگ نصب می شود تا از اتلاف غیرقابل قبول هوا در هنگام اتصال دو سر کوپلینگ به یکدیگر جلوگیری کند.

اچose

قطعه ای که بین سر کوپلینگ ترمز و نوک پستان متصل می شود تا هوای تحت فشار را منتقل کند و انعطاف پذیری لازم را بین وسایل نقلیه ایجاد کند و به طور کلی از یک لوله الاستومری، تقویت کننده پارچه و یک پوشش الاستومری به هم چسبیده تشکیل شده است.

تیube

لایه داخلی شلنگ انعطاف پذیر.

آراعمال

لایه میانی که استحکام را برای حفظ شکل کلی شلنگ و در عین حال انعطاف پذیری را فراهم می کند.

سیبیش از حد

لایه خارجی شلنگ انعطاف پذیر که از اجزای داخلی در برابر آسیب های مکانیکی و محیطی محافظت می کند.

مشخصات محصول

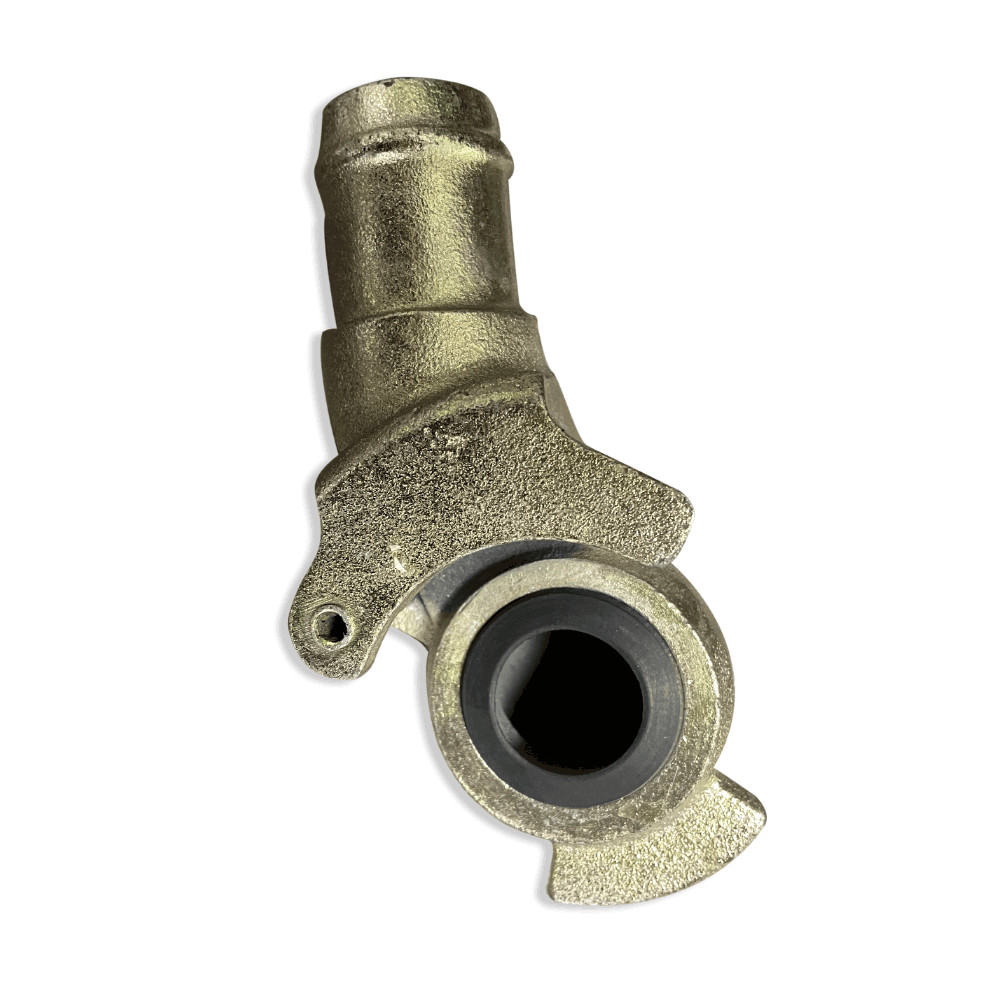

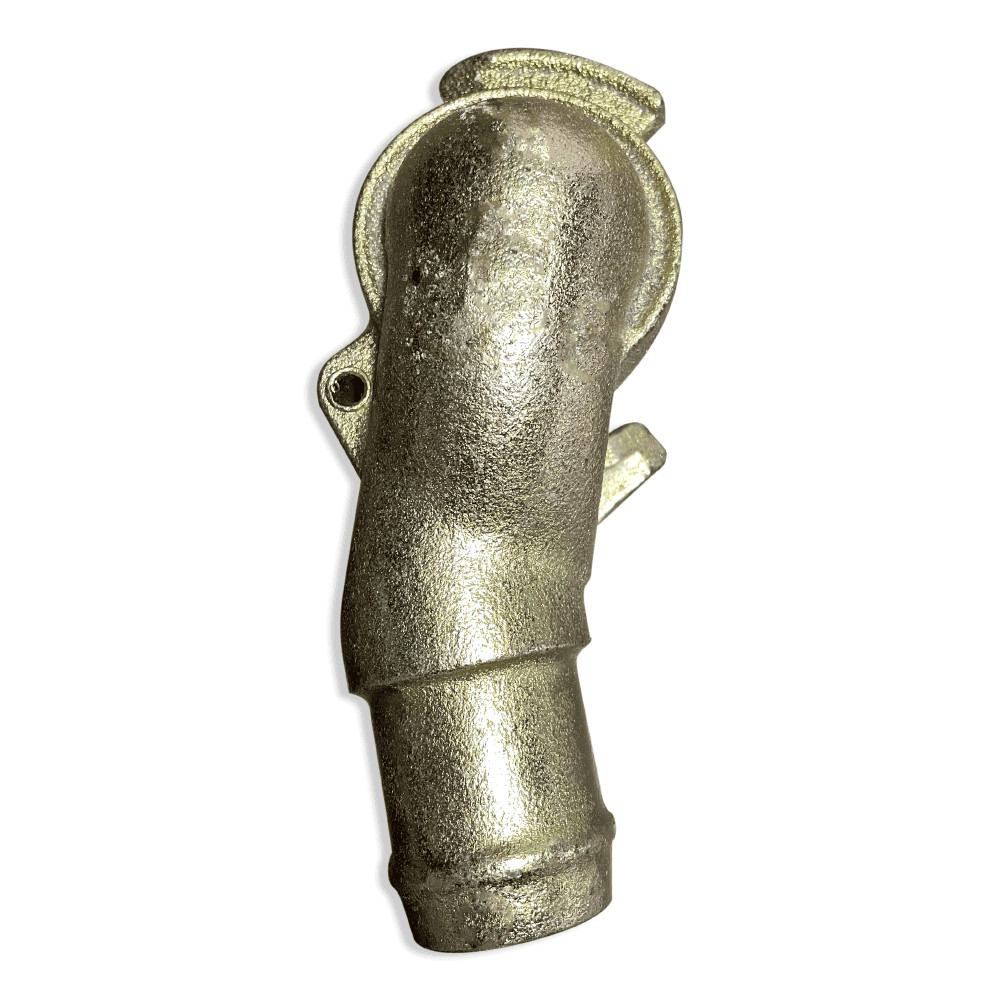

سر کوپلینگ ترمز

مجموعه شیلنگ ترمز هوا

نوک پستان

شلنگ

1--- لایه لاستیکی داخلی

2--- لایه اسکلت

3--- لایه لاستیکی بیرونی

1. واشر آب بندی

2. سر کوپلینگ ترمز

3. گیره شلنگ

4. شیلنگ

5. نوک پستان

کاربرد

وسایل نقلیه راه آهن

واگن راه آهن

لکوموتیو راه آهن
